CFG桩机工作原理介绍同施工质量控制(一)、CFG桩机结构及工作原理介绍

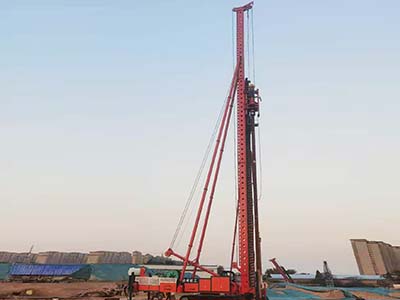

CFG桩机液压步履桩架主要由顶部滑轮组、立柱、斜撑、底盘、行走机构、回转机构、卷扬机构、操纵室、液压系统、电气系统及拖行机械组成。
2-1立柱为折叠式，采用箱形截面结构型式，法兰连接方式。立柱两侧配有圆形滑道作为动力头、钻杆上下运动的导向和抗扭。此种钻机配备的箱形可折叠式立柱利用液压缸进行起降，方便快捷，运输时也不需拆卸。立柱下部与上盘铰接，中后部与斜撑铰接，立柱顶部有滑轮组，用来完成对动力头、钢筋笼和注浆导管等的起降。动力头可沿滑道上下滑动托运时拆卸。
(二)、钻杆钻头施工质量的控制
1、施工监测
(1)钻杆钻头在进行施打桩的过程当中，施工人员要随时注意观察地表的情况，测量其是不是发生了一定的隆起，如若地表出现了明显的隆起(凸起)现象，则可能发生了断桩。
(2)在施打新桩的时候，要随时观测己打桩的桩顶水平位移的情况，因为如果己打桩的桩身强度不能够达到一定要求的时候，很可能产生桩顶的水平位移，若是测量的桩顶水平位移过大，超出了lOmm，则可能己经产生了断桩等缺陷，应该及时的开挖进行检验。
2、逐桩静压
打桩结束后，还要对施工的桩进行施工的监测测量工作，如果在监测的过程当中发现一些很重要的工程，或者桩数的工程，出现桩顶的大幅度上升，应尽快的采取补救措施，可以选用快速静压的方法进行施工补救，该措施能够将可能发生了断裂或者己经脱开的桩再次连接到一起。这种施工方式要根据工程实际情况来确定。
